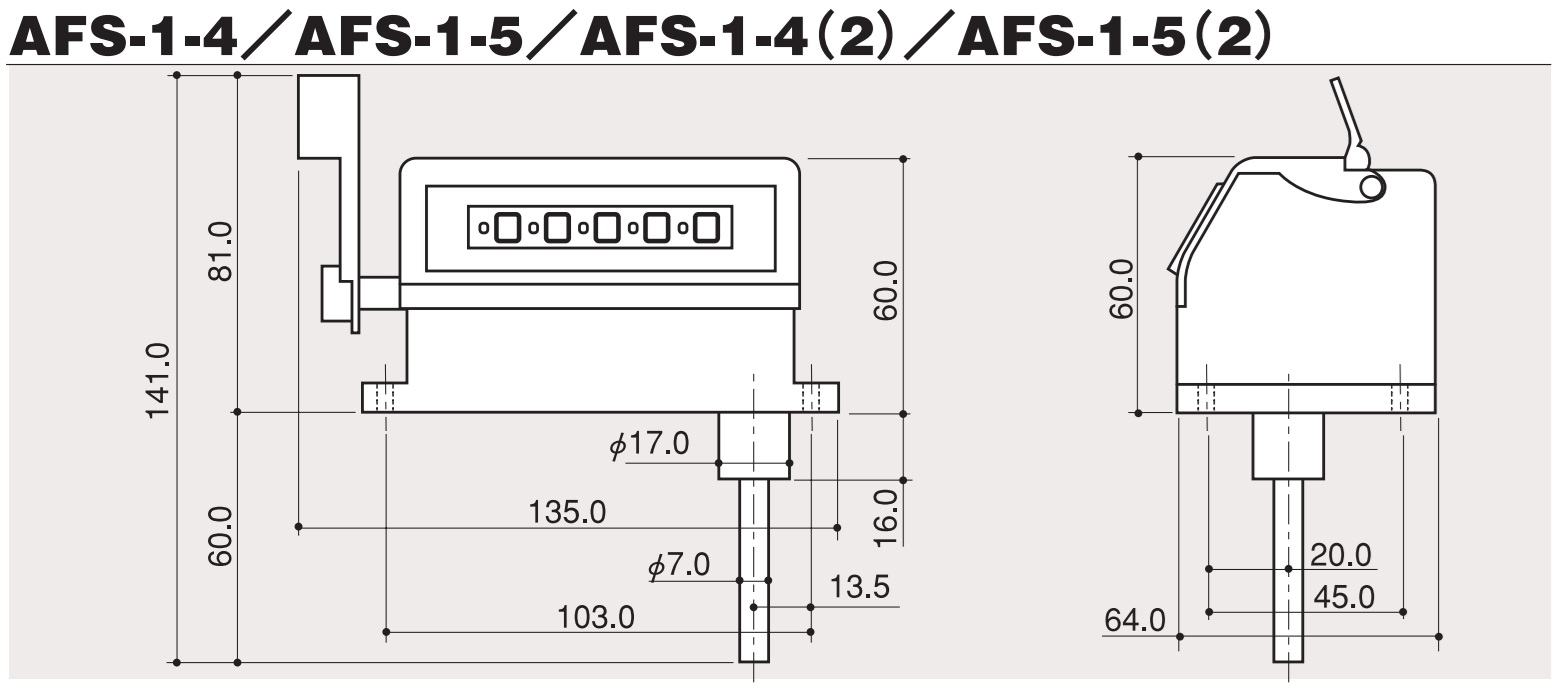

AFS-1-4/AFS-1-4(2)/AFS-1-5/AFS-1-5(2)
仕様
| 品名 | 桁数 | 主軸の位置 及び 回転方向 |
リセット （０戻し） |
主軸の高さ | 主軸の外径 | 取付寸法 （前後×左右×穴径） |
数字の大きさ |
計数速度 （最大） |
トルク （最大） |
重量 | 軸の位置 及び 回転方向図 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm） | （mm） | （mm） |
（mm） |
（cpm） | （N.m） | （g） | |||||
| AFS-1-4 | 4 | 下軸正回転 | レバー | 16 | Φ7.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.015 | 580 |  |
| AFS-1-5 | 5 | 下軸正回転 | レバー | 16 | Φ7.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.015 | 580 | |
| AFS-1-4(2) | 4 | 下軸逆回転 | レバー | 16 | Φ7.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.015 | 580 |  |
| AFS-1-5(2) | 5 | 下軸逆回転 | レバー | 16 | Φ7.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.015 | 580 | |
