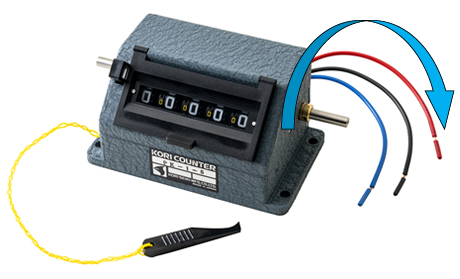

KS-1-4/KS1-5 作動方向

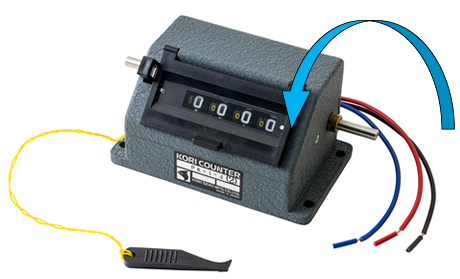

KS1-4(2)/KS1-5(2) 作動方向
KS1-4(2)/KS1-5(2) 作動方向
KS-1-4/KS-1-5/KS-1-4(2)/KS-1-5(2)
軸1回転→カウント10進 逆回転→減数

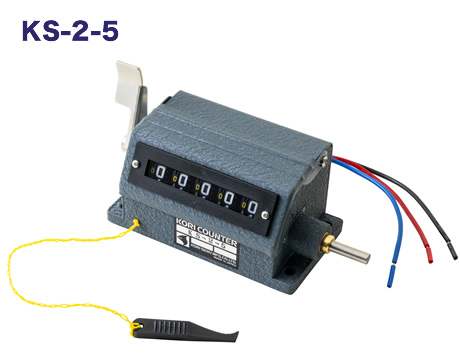

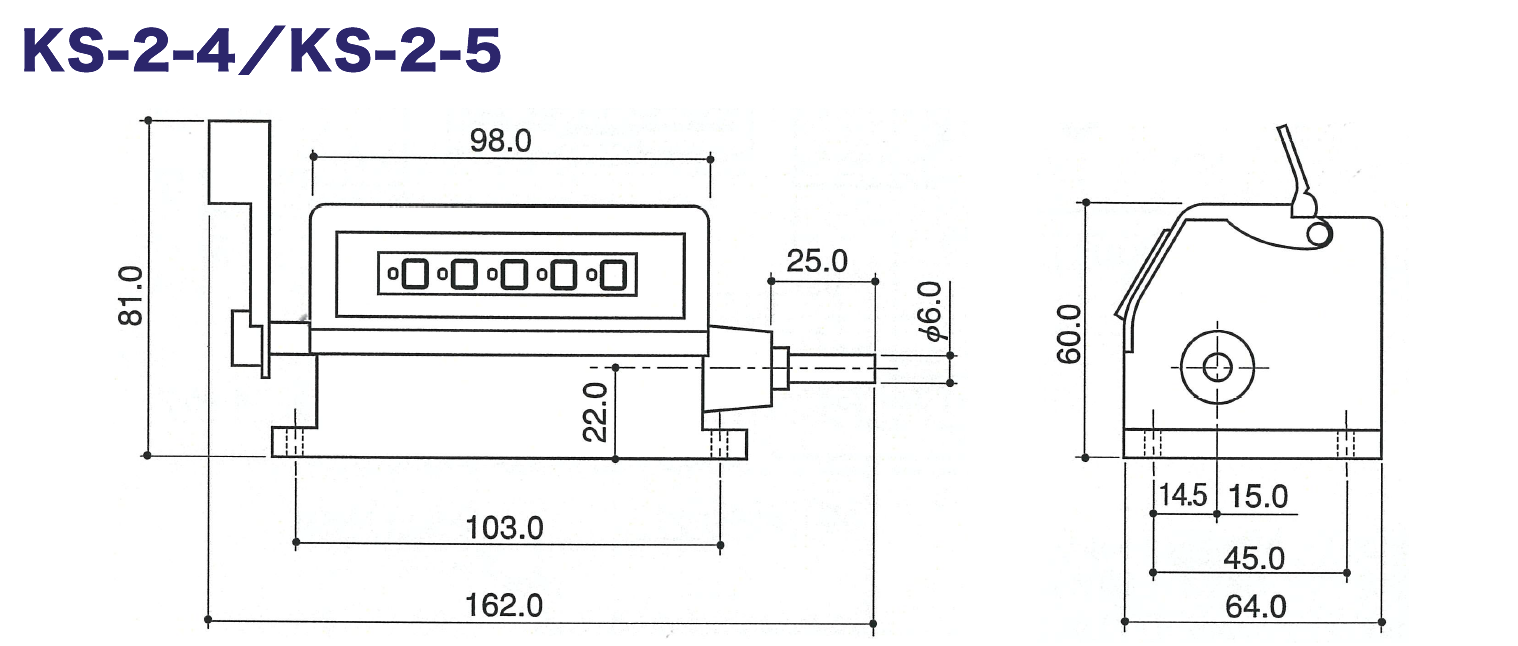

KS-2-4/KS-2-5

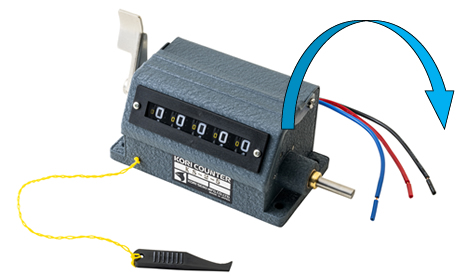

KS-2-4 作動方向

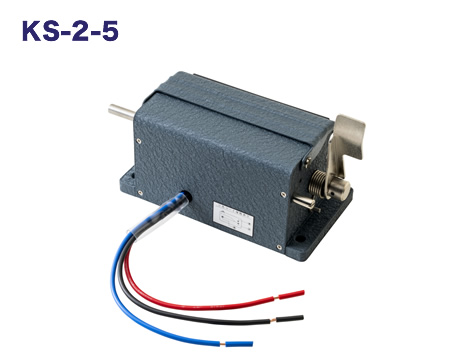

KS-2-5 作動方向
KS-2-5 作動方向
軸45°往復→数字1進
KS-3-4/KS-3-5

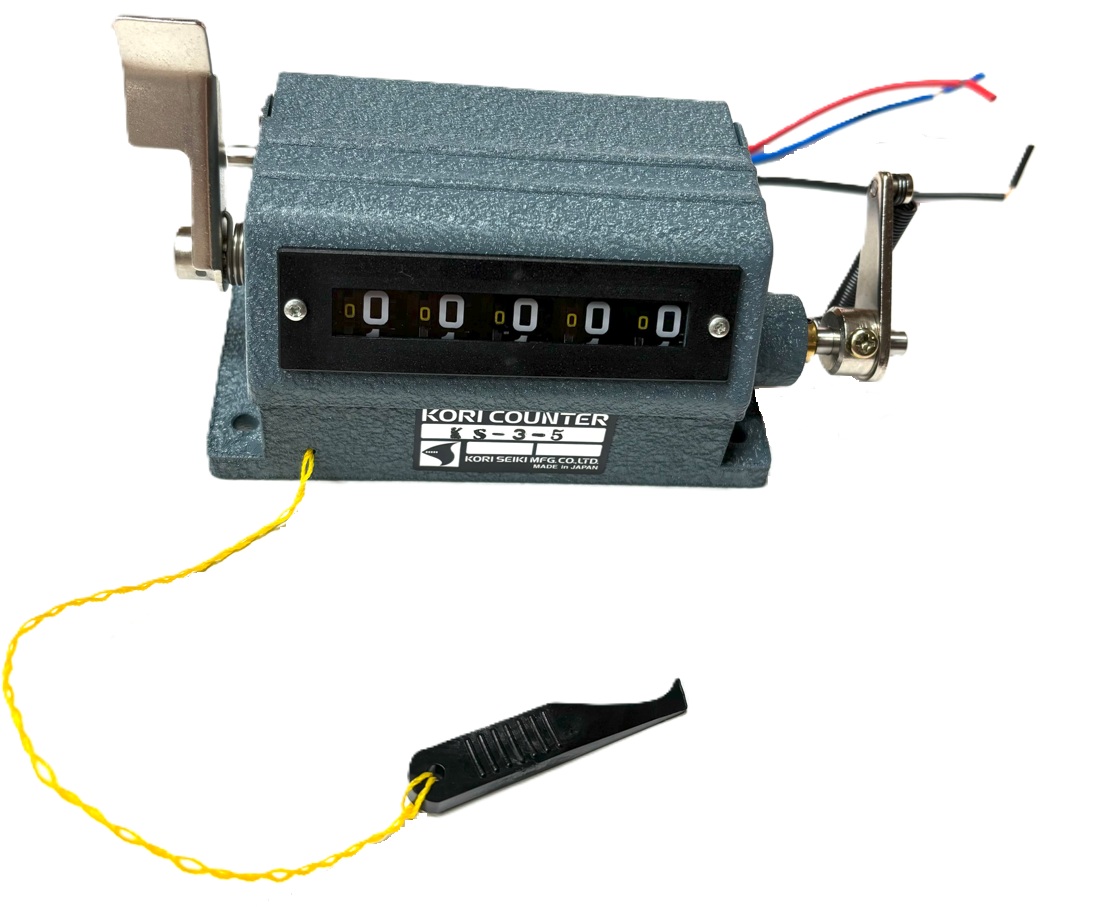

KS3-5

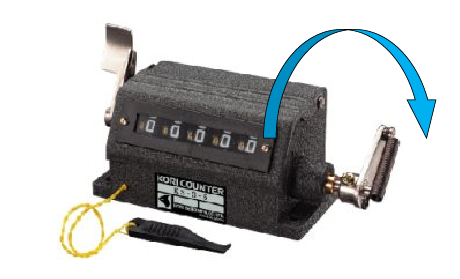

KS-3-4 作動方向
KS-3-5 作動方向
KS-3-5 作動方向
仕様
| 品名 | 桁数 | 主軸の位置 及び 回転方向 |
リセット （０戻し） |
主軸の高さ | 主軸の外径 | 取付寸法 （前後×左右×穴径） |
数字の大きさ |
計数速度 （最大） |
トルク （最大） |
重量 |
仕上 | 軸の位置 及び 回転方向図 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm） | （mm） | （mm） |
（mm） |
（cpm） | （N.m） | （g） | ||||||
| KS-1-4 | 4 | 右軸正回転 | レバー | 22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.03 | 570 | ライトブルー |  |
| KS-1-5 | 5 | 右軸正回転 | レバー | 22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.03 | 580 | ライトブルー | |
| KS-1-4(2) | 4 | 右軸逆回転 | レバー | 22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.03 | 570 | ライトブルー |  |
| KS-1-5(2) | 5 | 右軸逆回転 | レバー | 22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.03 | 580 | ライトブルー | |
| KS-2-4 | 4 | 右軸正回転 | レバー | 22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.039 | 580 | ライトブルー | |
| KS-2-5 | 5 | 右軸正回転 | レバー | 22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 6000 | 0.039 | 580 | ライトブルー | |
| KS-3-4 | 4 | 右軸正回転 |
レバー |
22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 500 | 0.175 | 590 | ライトブルー | |
| KS-3-5 | 5 | 右軸正回転 |
レバー |
22 | Φ6.0 | 45×103×Φ5.0 | 4.5×6.5 | 500 | 0.175 | 600 | ライトブルー | |
