レボリューションカウンタ（LB）

主軸1回転⇒数字1進　逆回転⇒減数

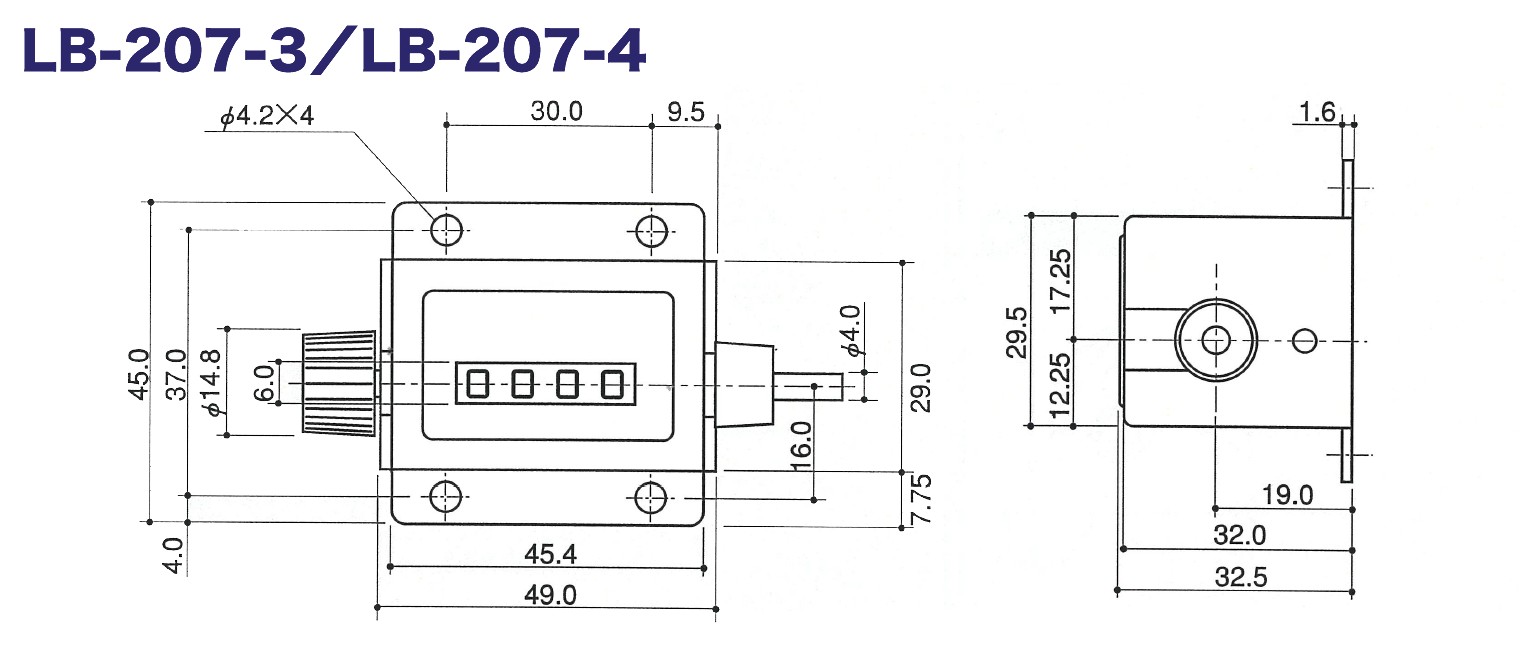

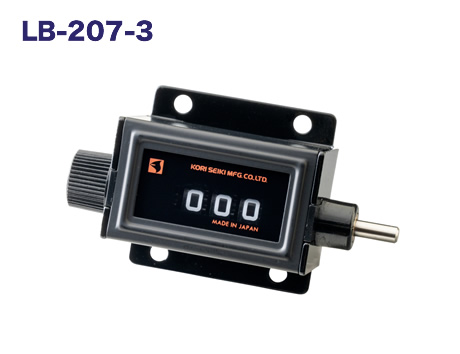

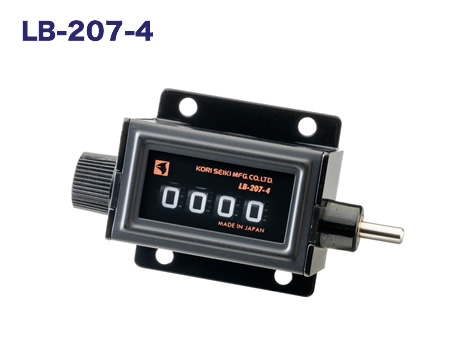

LB-207-3/LB-207-4

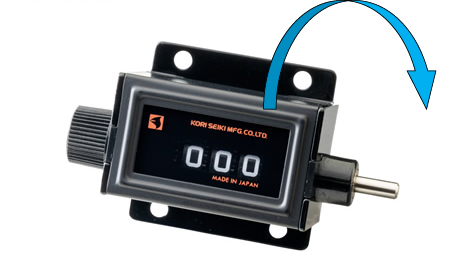

LB-207-3 作動方向

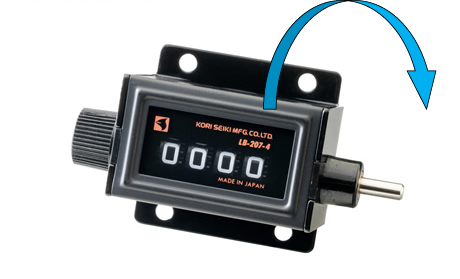

LB-207-4 作動方向

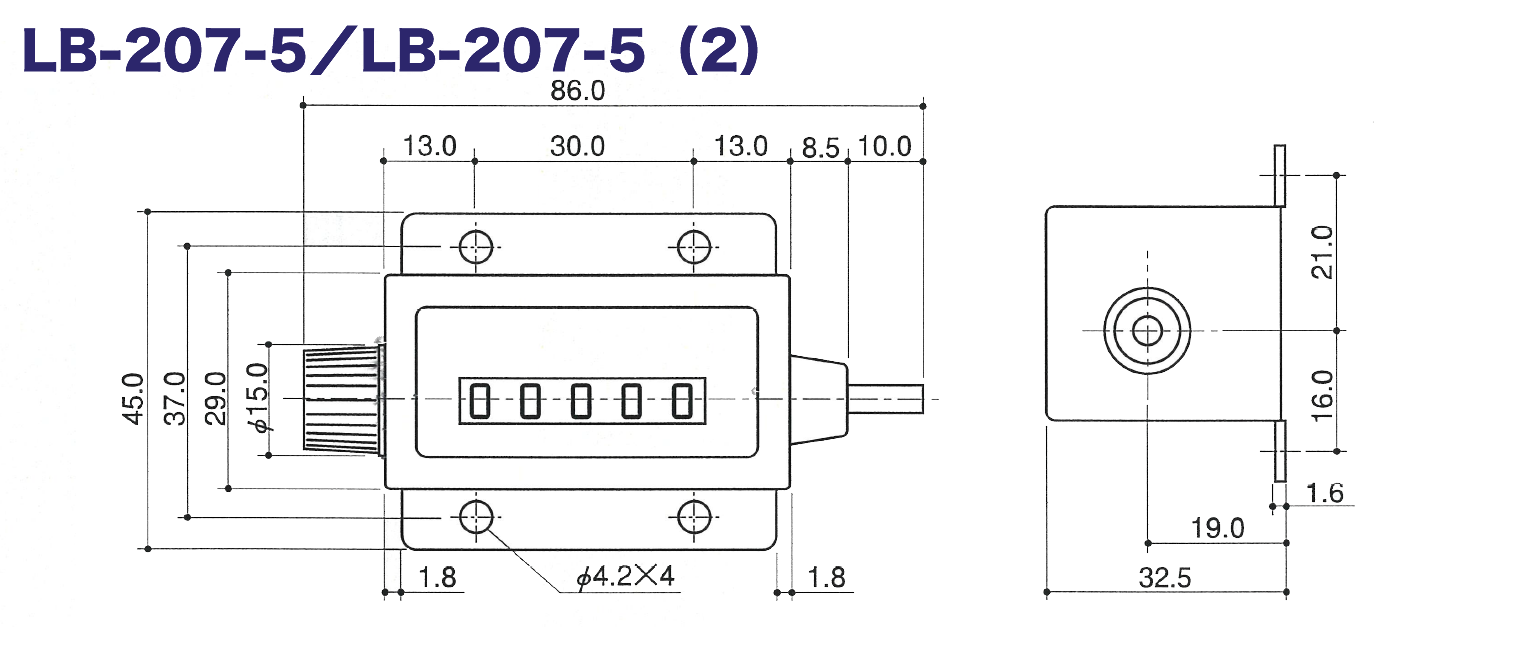

LB-207-5/LB-207-5(2)

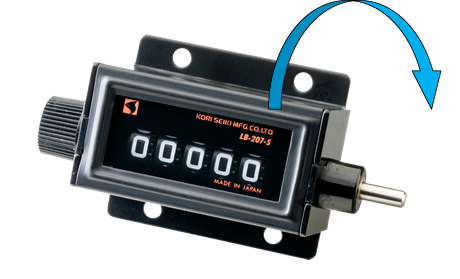

LB-207-5 作動方向

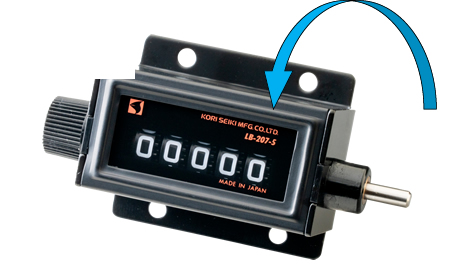

LB-207-5(2) 作動方向

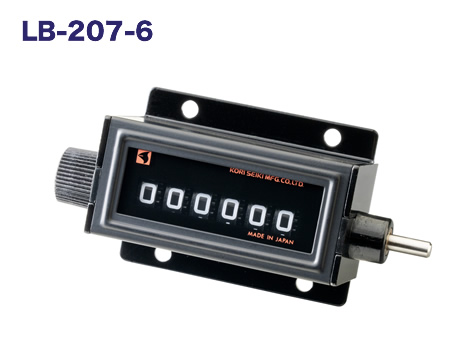

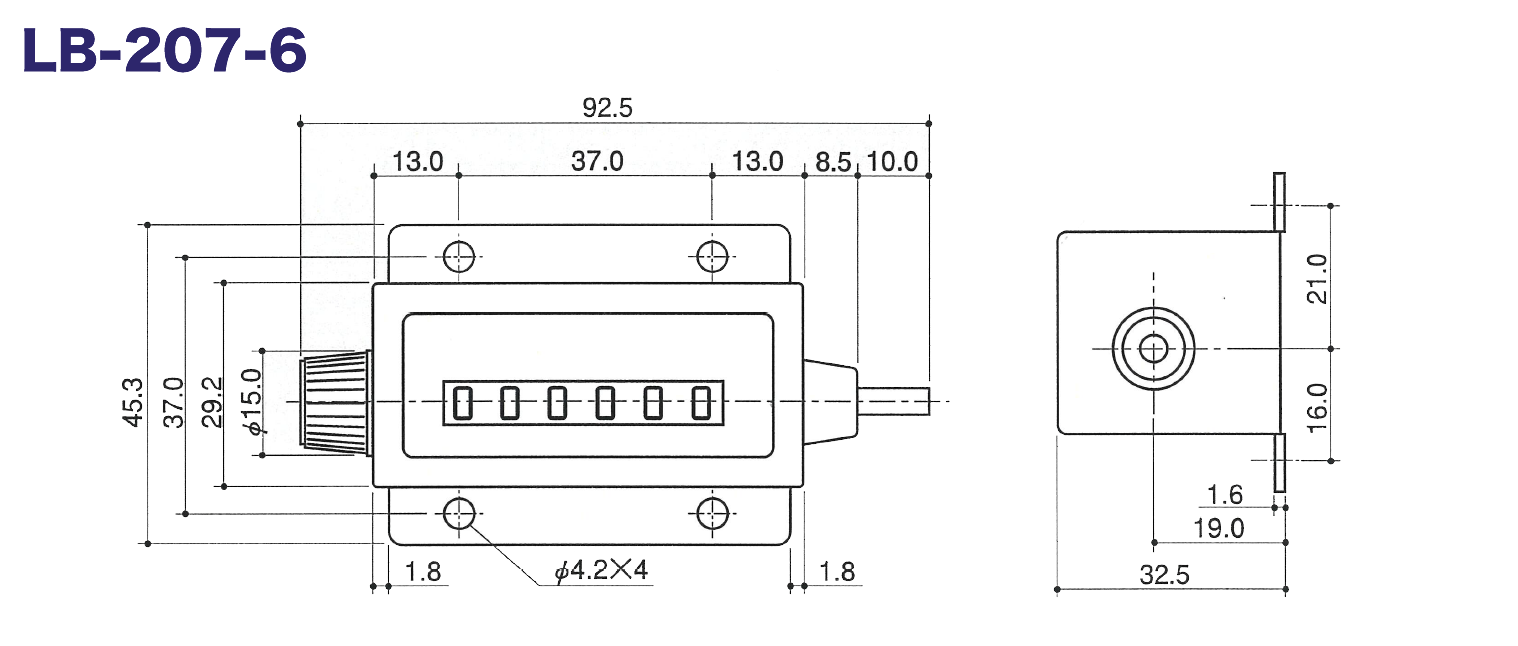

LB-207-6

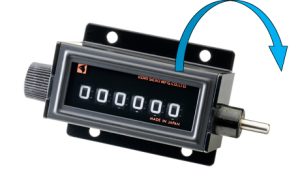

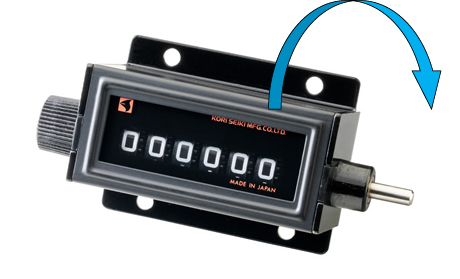

LB-207-6 作動方向

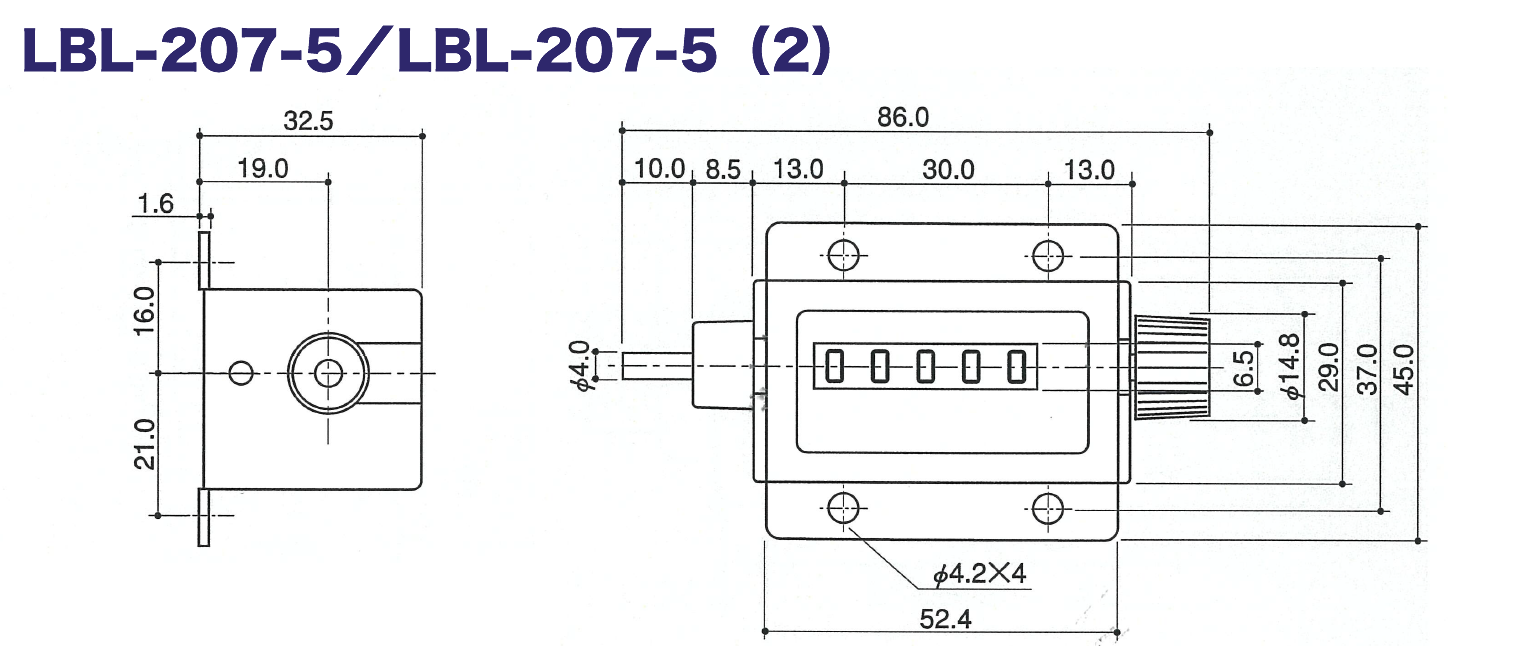

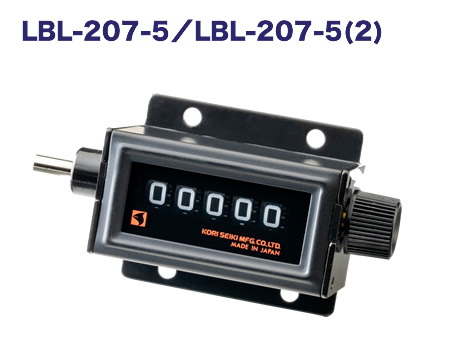

LBL-207-5/LBL-207-5(2)

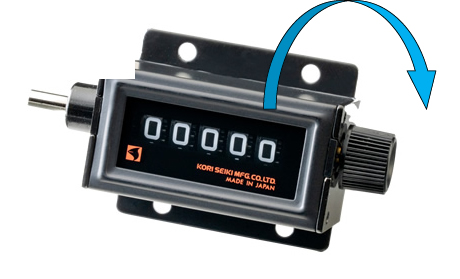

LBL-207-5 作動方向

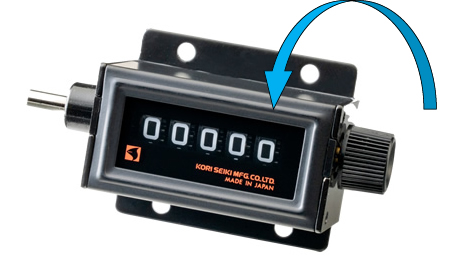

LBL-207-5(2) 作動方向

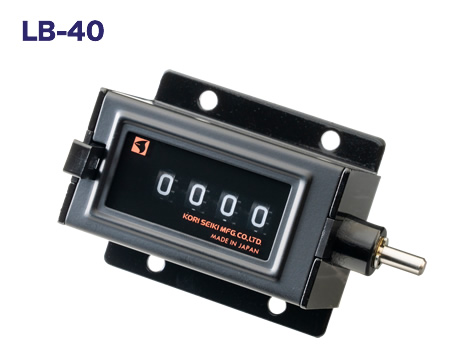

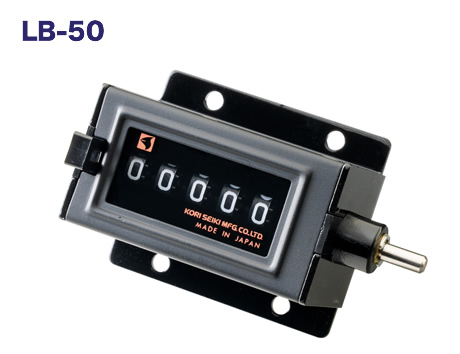

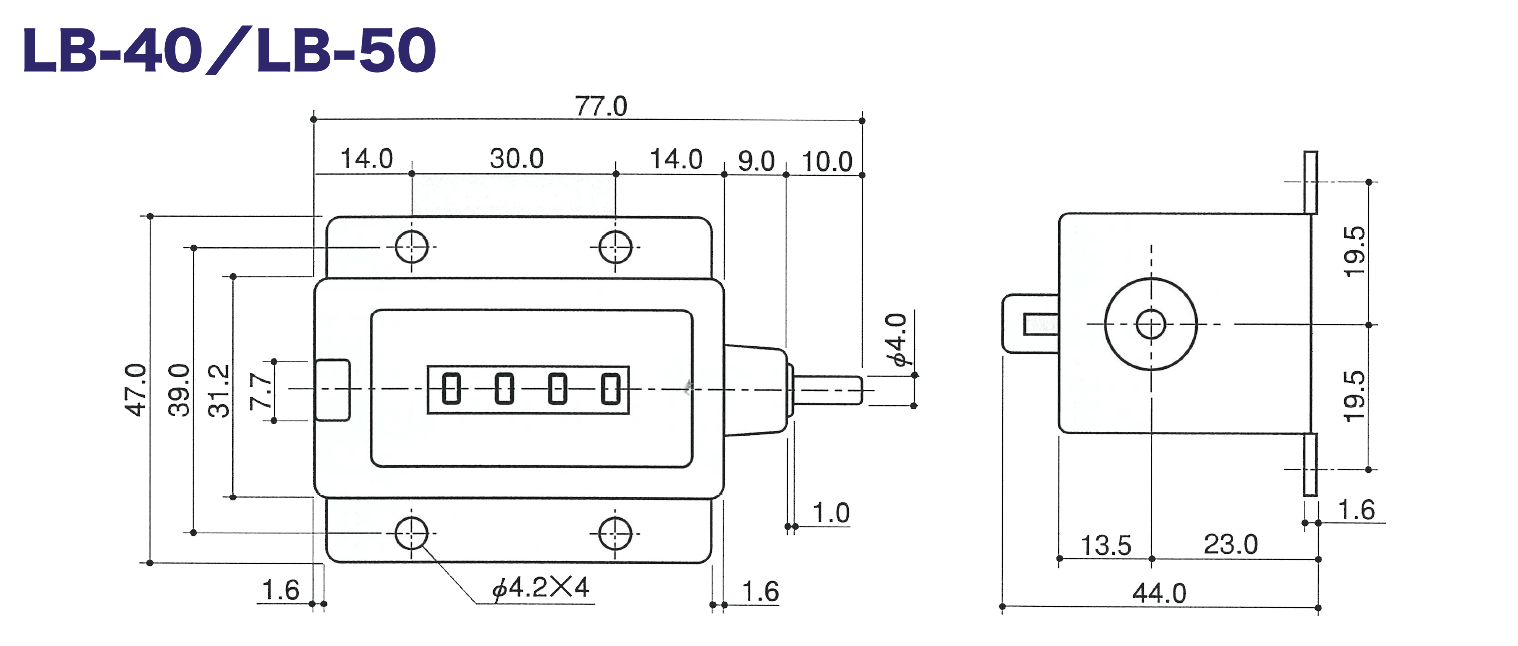

LB-40／LB-50

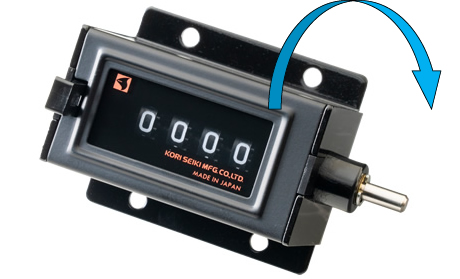

LB-40 作動方向

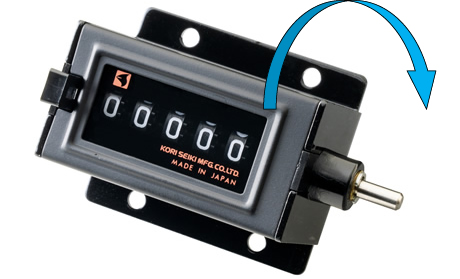

LB-50 作動方向

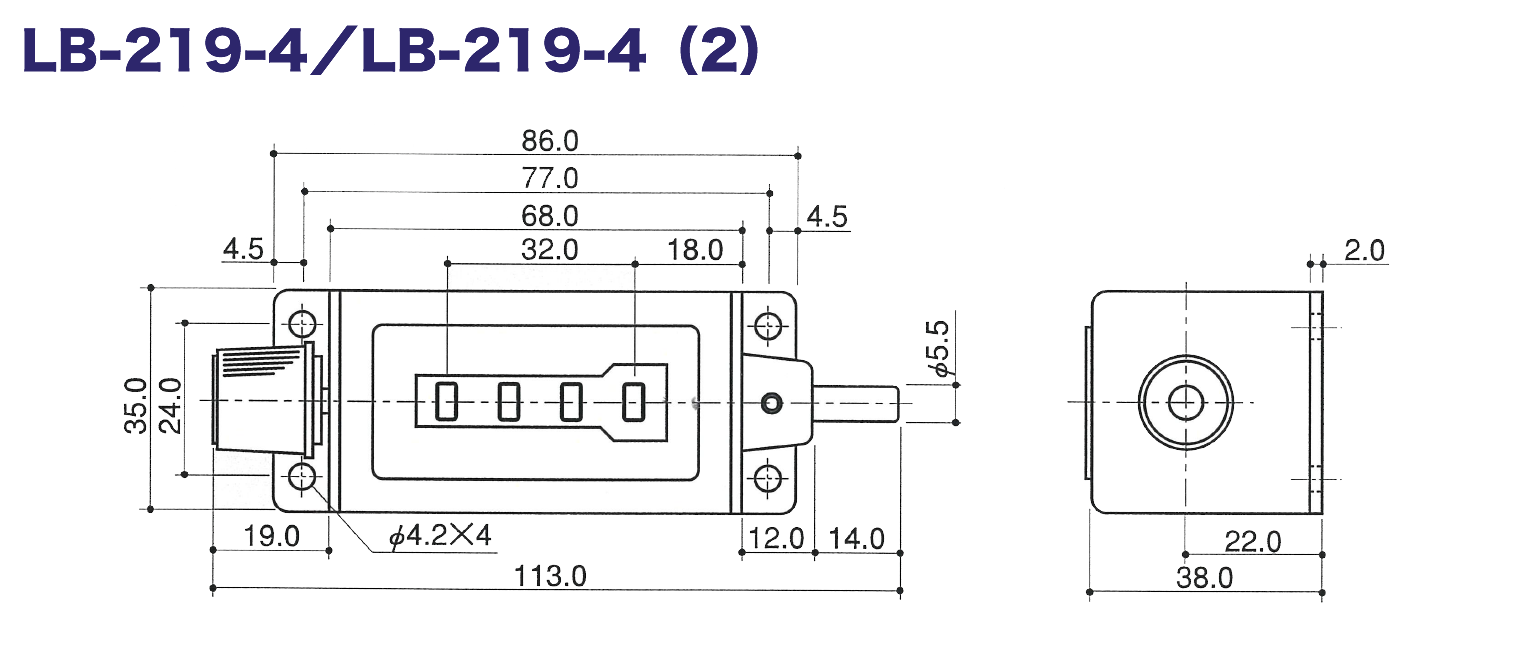

LB-219-4/LB-219-4(2)

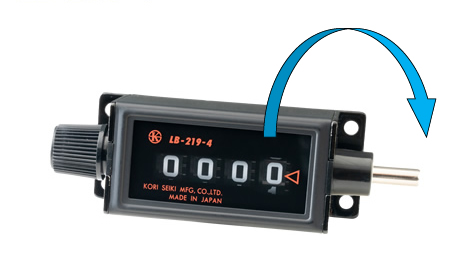

LB-219-4 作動方向

LB-219-4(2) 作動方向

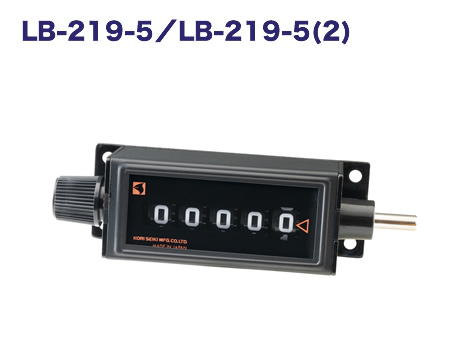

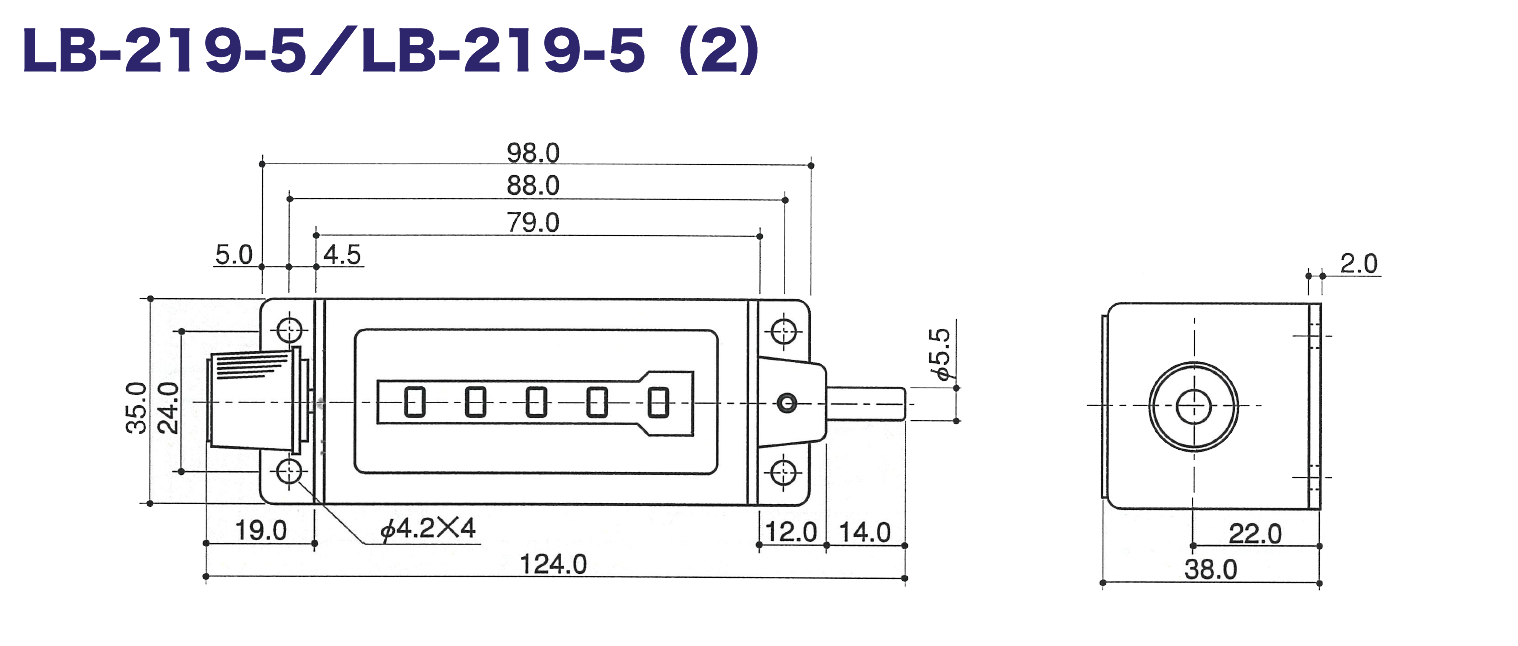

LB-219-5/LB-219-5(2)

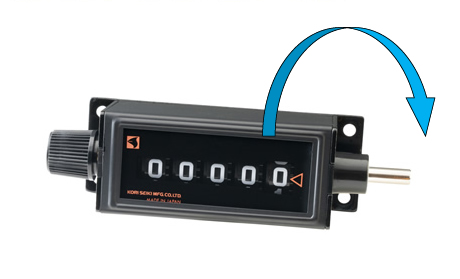

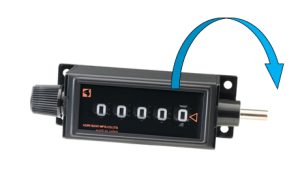

LB-219-5 作動方向

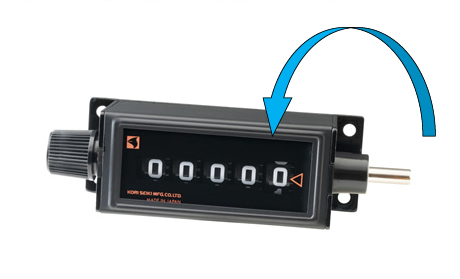

LB-219-5(2) 作動方向

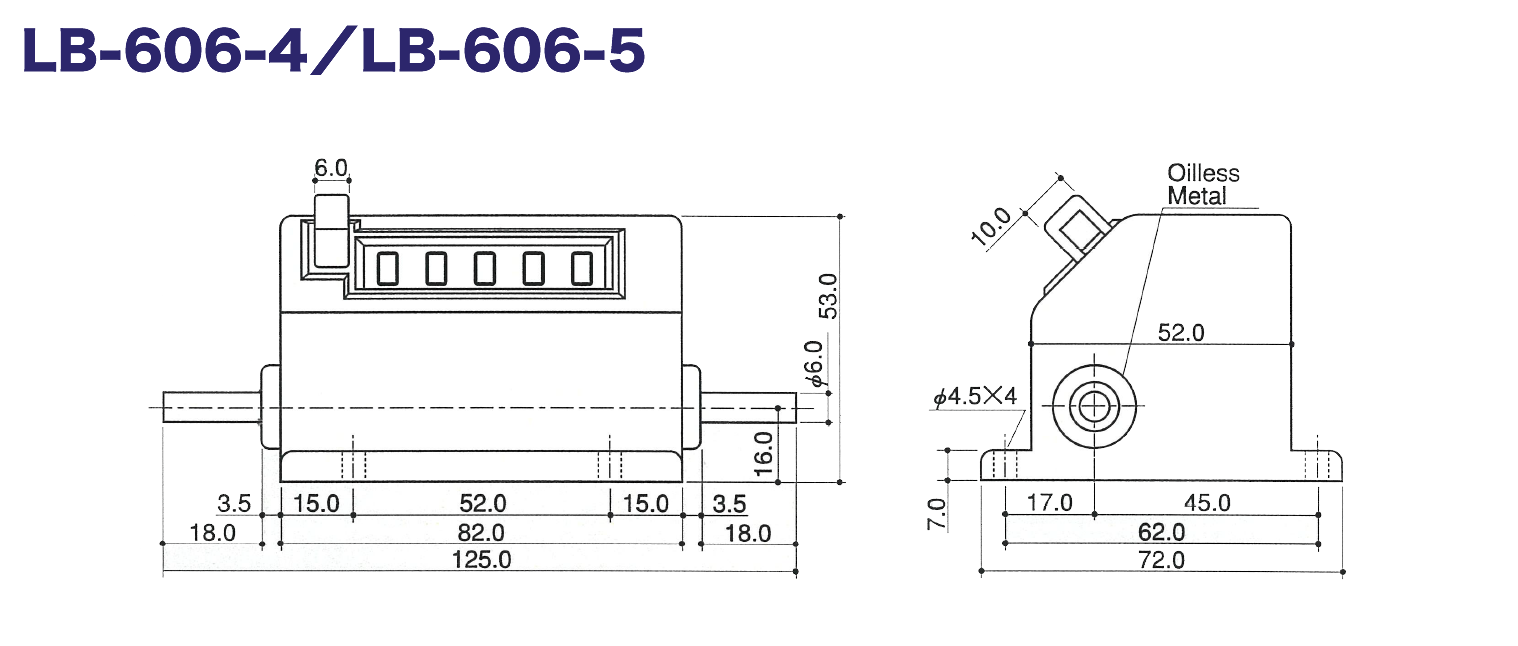

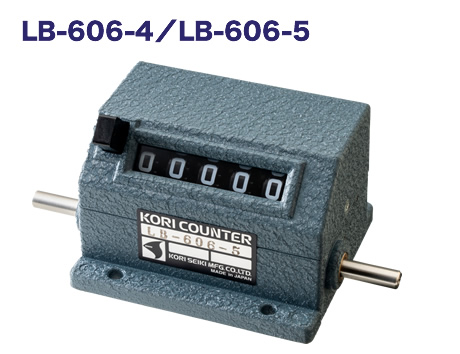

LB-606-4/LB-606-5

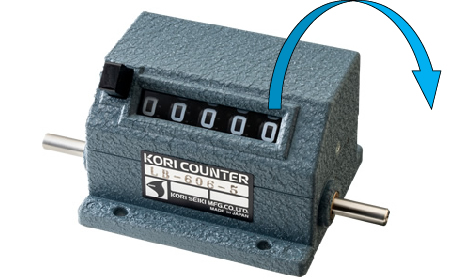

LB-606-4 作動方向

LB-606-5 作動方向

仕様

品名 桁数 主軸の位置
及び
回転方向		 リセット
（０戻し）		 主軸の高さ 主軸の外径 取付寸法
（前後×左右×穴径）

数字の大きさ

 計数速度
（最大）		 トルク
（最大）		 重量 仕上 軸の位置
及び
回転方向図
（mm） （mm） （mm）

（mm）

 （cpm） （N.m） （g）
LB-207-3 3 右軸正回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 94 ブラック
LB-207-4 4 右軸正回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 94 ブラック
LB-207-5 5 右軸正回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 102 ブラック
LB-207-6 5 右軸正回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 110 ブラック
LB-207-5(2) 5 右軸逆回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 102 ブラック
LBL-207-5 5 左軸正回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 106 ブラック
LBL-207-5(2) 5 左軸逆回転 ツマミ 19 Φ4.0 37×30×Φ4.2 3.8×5 4000 0.002 106 ブラック
LB-40 4 右軸正回転 押ボタン 23 Φ4.0 39×30×Φ4.2 3×4.5 4000 0.002 108 ブラック
LB-50 5 右軸正回転 押ボタン 23 Φ4.0 39×30×Φ4.2 3×4.5 4000 0.002 108 ブラック
LB-219-4 4 右軸正回転 ツマミ 22 Φ5.5 24×77×Φ4.2 4.5×6.5 3000 0.003 180 ブラック
LB-219-5 5 右軸正回転 ツマミ 22 Φ5.5 24×88×Φ4.2 4.5×6.5 3000 0.003 200 ブラック
LB-219-4(2) 4 右軸逆回転 ツマミ 22 Φ5.5 24×77×Φ4.2 4.5×6.5 3000 0.003 180 ブラック
LB-219-5(2) 5 右軸逆回転 ツマミ 22 Φ5.5 24×88×Φ4.2 4.5×6.5 3000 0.003 200 ブラック
LB-606-4 4 両軸正回転 押ボタン 16 Φ6.0 62×52×Φ4.5 4.5×6.5 5000 0.01 290 ライトブルー
LB-606-5 5 両軸正回転 押ボタン 16 Φ6.0 62×52×Φ4.5 4.5×6.5 5000 0.01 290 ライトブルー
