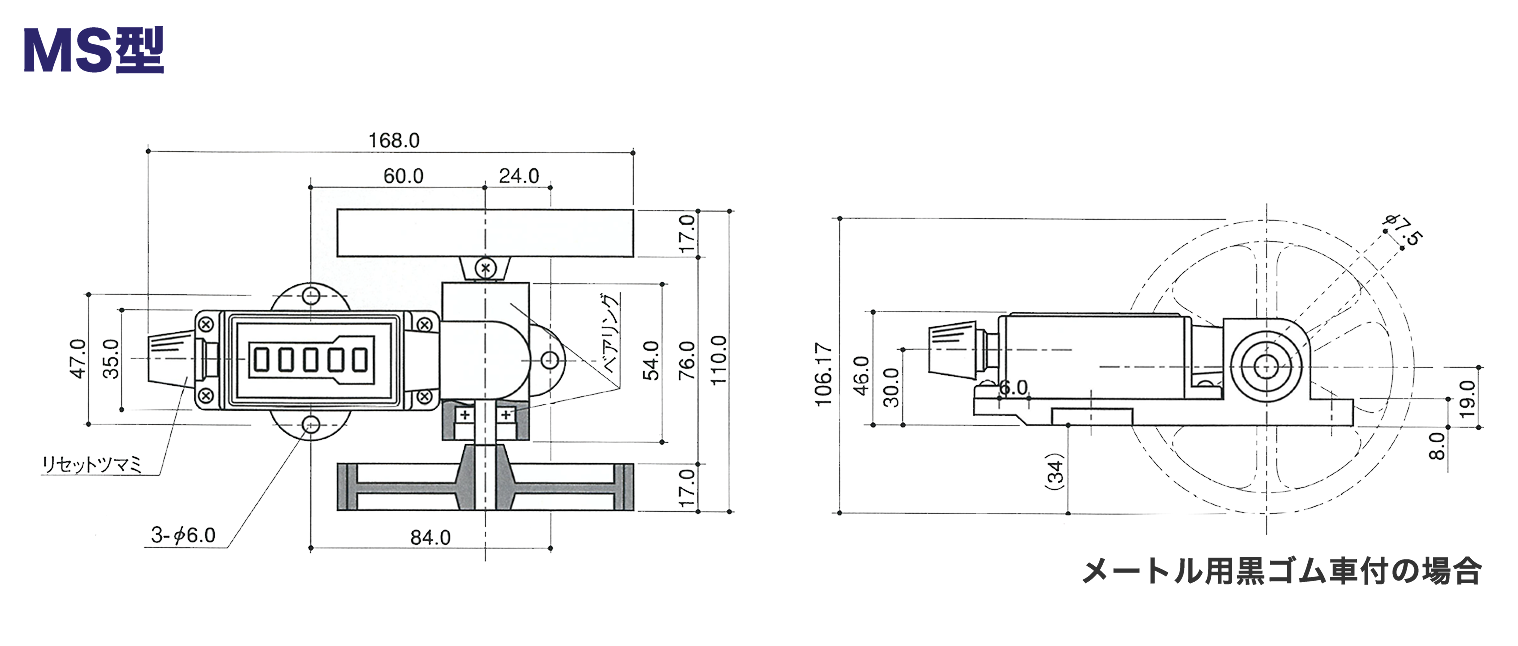

共通図面

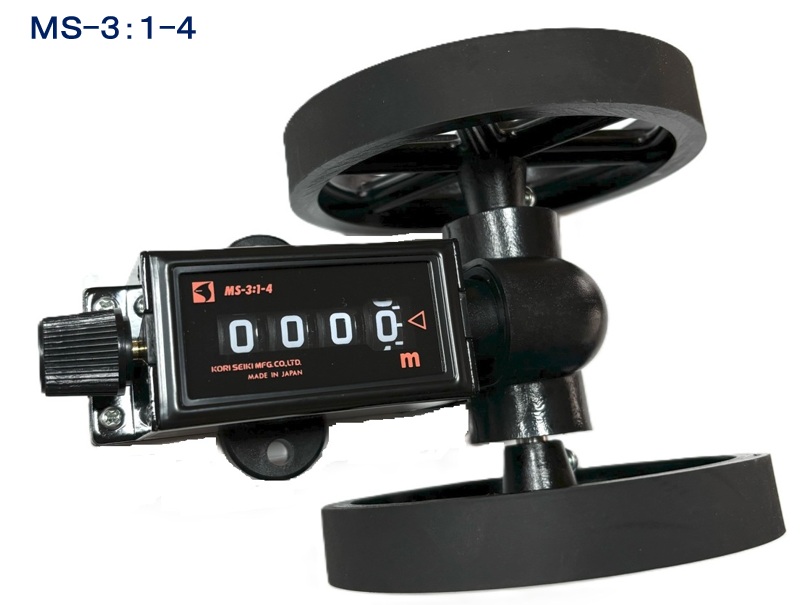

MS3:1-4/MS3:1-4(2)
MS3:1-4 作動方向
MS3:1-4(2) 作動方向

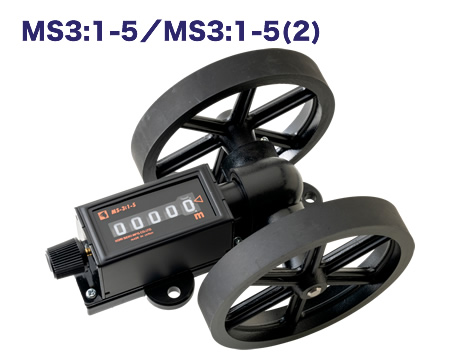

MS3:1-5/MS3:1-5(2)

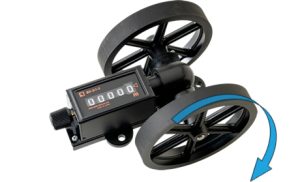

MS3:1-5 作動方向

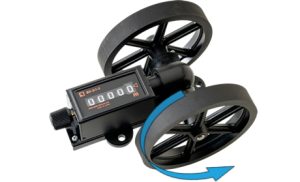

MS3:1-5(2) 作動方向

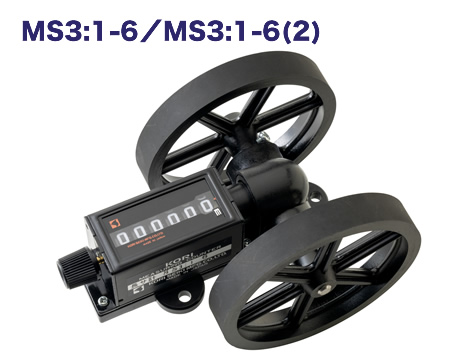

MS3:1-6/MS3:1-6(2)

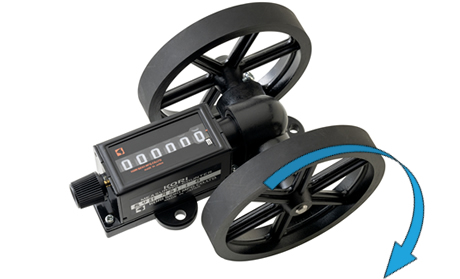

MS3:1-6 作動方向

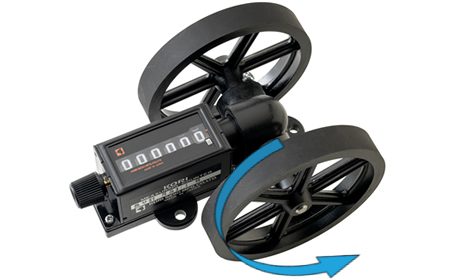

MS3:1-6(2) 作動方向

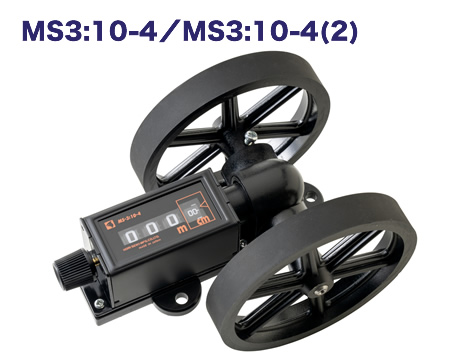

MS3:10-4/MS3:10-4(2)

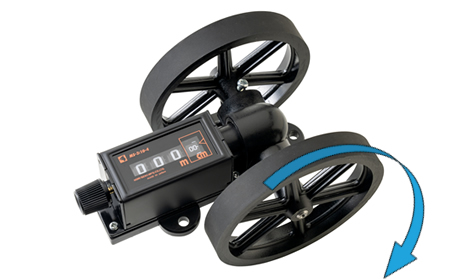

MS3:10-4 作動方向

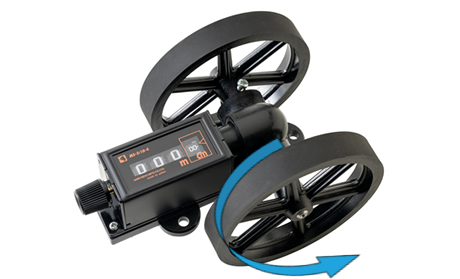

MS3:10-4(2) 作動方向

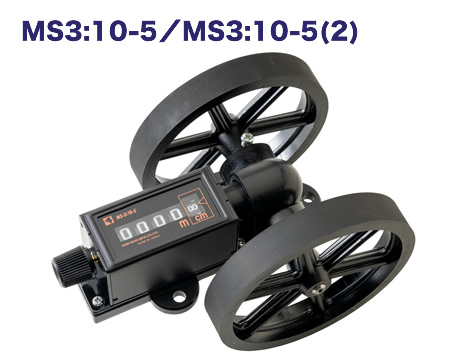

MS3:10-5/MS3:10-5(2)

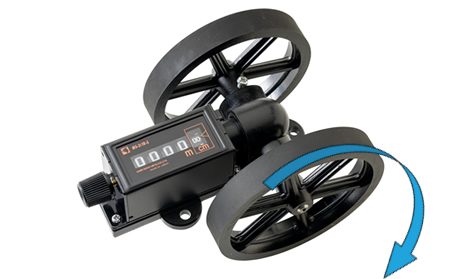

MS3:10-5 作動方向

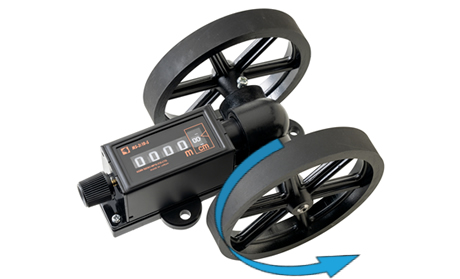

MS3:10-5(2) 作動方向

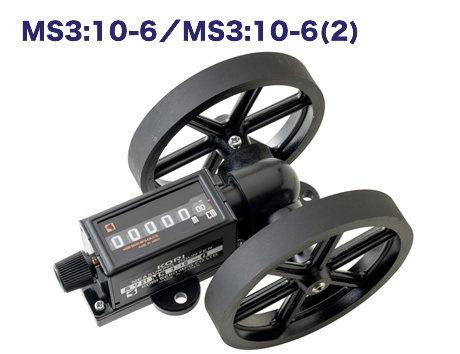

MS3:10-6/MS3:10-6(2)
MS3:10-6 作動方向

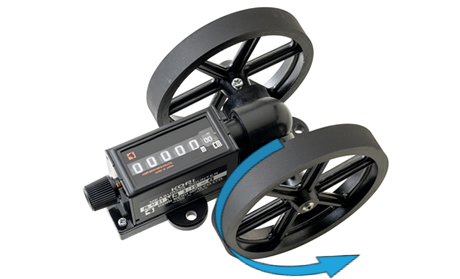

MS3:10-6(2) 作動方向
仕様
| 品名 | 桁数 | 回転方向 | 最小単位 | 最大指示値 | リセット （０戻し） |
取付寸法 （前後×左右×穴径） |
数字の大きさ |
最大速度 | トルク （最大） |
重量 |
仕上 | 軸の位置 及び 回転方向図 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm） |
（mm） |
（m-分） | （N.m） |
（g） |
||||||||
| MS3:1-4 | 4 | 正回転 | 1m | 9,999m | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 2000 | 0.003 | 620 | ブラック |  |
| MS3:1-5 | 5 | 正回転 | 1m | 99,999m | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 2000 | 0.003 | 620 | ブラック | |
| MS3:1-6 | 6 | 正回転 | 1m | 999,999m | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 2000 | 0.003 | 620 | ブラック | |
| MS3:10-4 | 4 | 正回転 | 10cm | 999m90cm | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 200 | 0.005 | 620 | ブラック | |
| MS3:10-5 | 5 | 正回転 | 10cm | 9,999m90cm | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 200 | 0.005 | 620 | ブラック | |
| MS3:10-6 | 6 | 正回転 | 10cm | 99,999m90cm | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 200 | 0.005 | 620 | ブラック | |
| MS3:1-4(2) | 4 | 逆回転 | 1m | 9,999m | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 2000 | 0.003 | 620 | ブラック |  |
| MS3:1-5(2) | 5 | 逆回転 | 1m | 99,999m | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 2000 | 0.003 | 620 | ブラック | |
| MS3:1-6(2) | 6 | 逆回転 | 1m | 999,999m | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 2000 | 0.003 | 620 | ブラック | |
| MS3:10-4(2) | 4 | 逆回転 | 10cm | 999m90cm | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 200 | 0.005 | 620 | ブラック | |
| MS3:10-5(2) | 5 | 逆回転 | 10cm | 9,999m90cm | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 200 | 0.005 | 620 | ブラック | |
| MS3:10-6(2) | 6 | 逆回転 | 10cm | 99,999m90cm | ツマミ | 47×84×Φ6(3ヶ) | 4.5×6.5 | 200 | 0.005 | 620 | ブラック |
