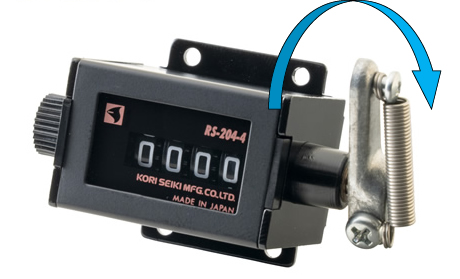

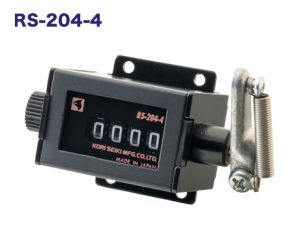

RS-204-4 作動方向

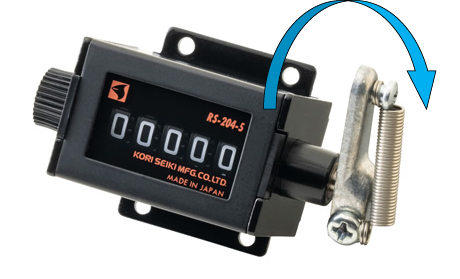

RS-204-5 作動方向
RS-204-5 作動方向

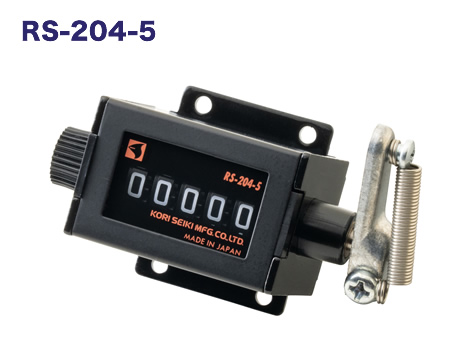

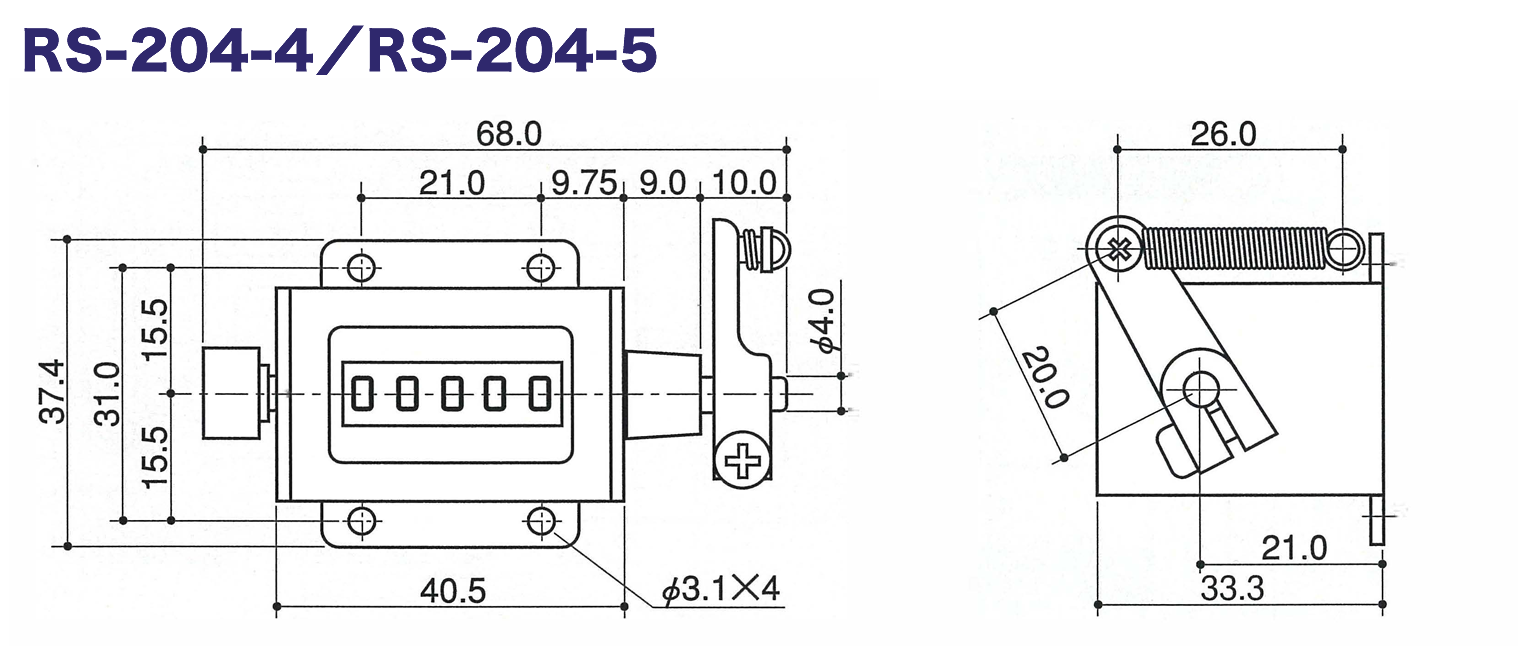

RS-204-4/RS-204-5

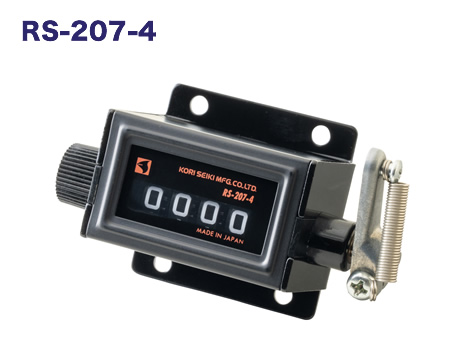

RS-207-3/RS-207-4

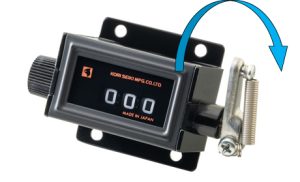

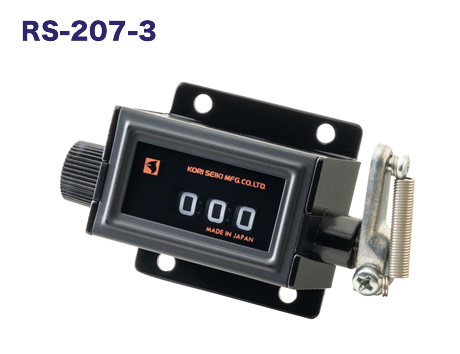

RS-207-3 作動方向

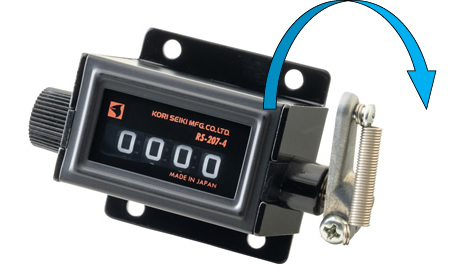

RS-207-4 作動方向
RS-207-4 作動方向

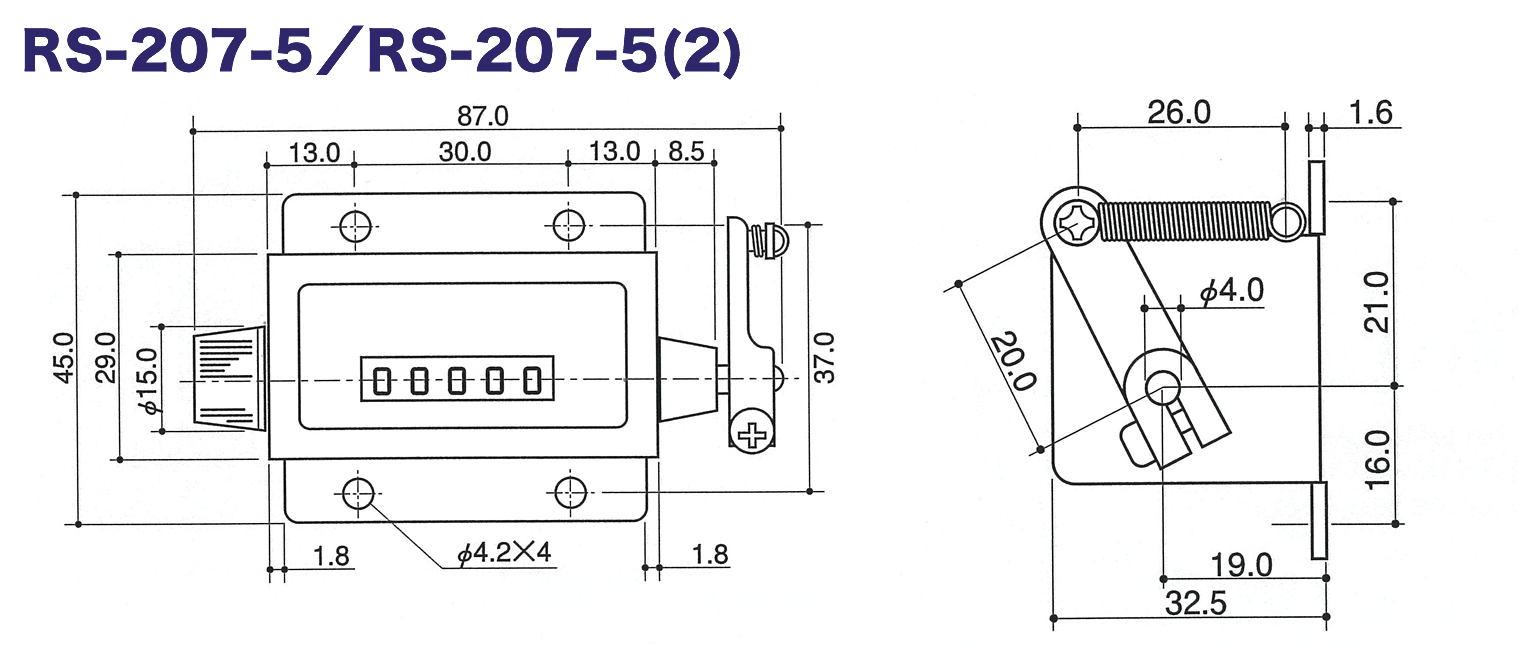

RS-207-5/RS-207-5(2)

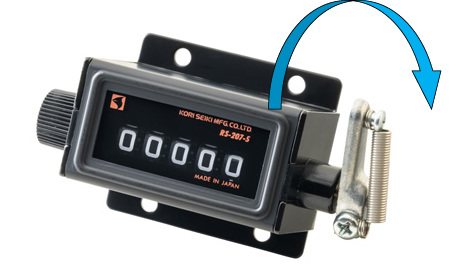

RS-207-5 作動方向
RS-207-5(2) 作動方向
RS-207-5(2) 作動方向

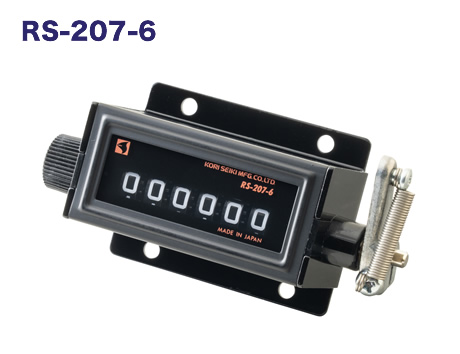

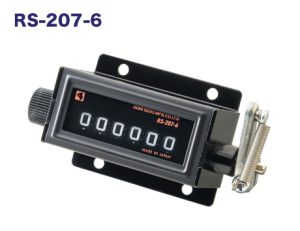

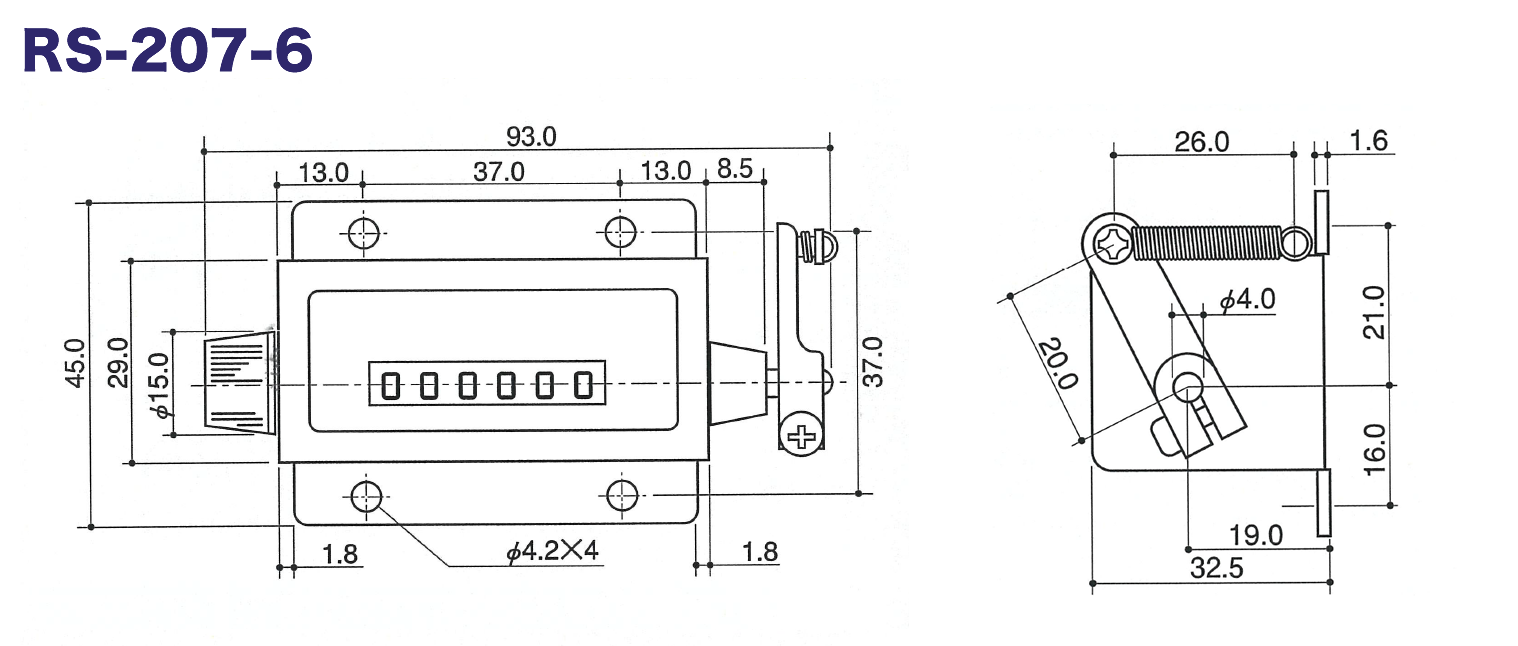

RS-207-6

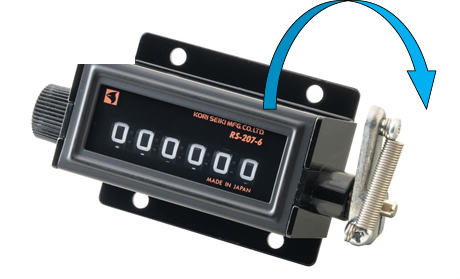

RS-207-6 作動方向

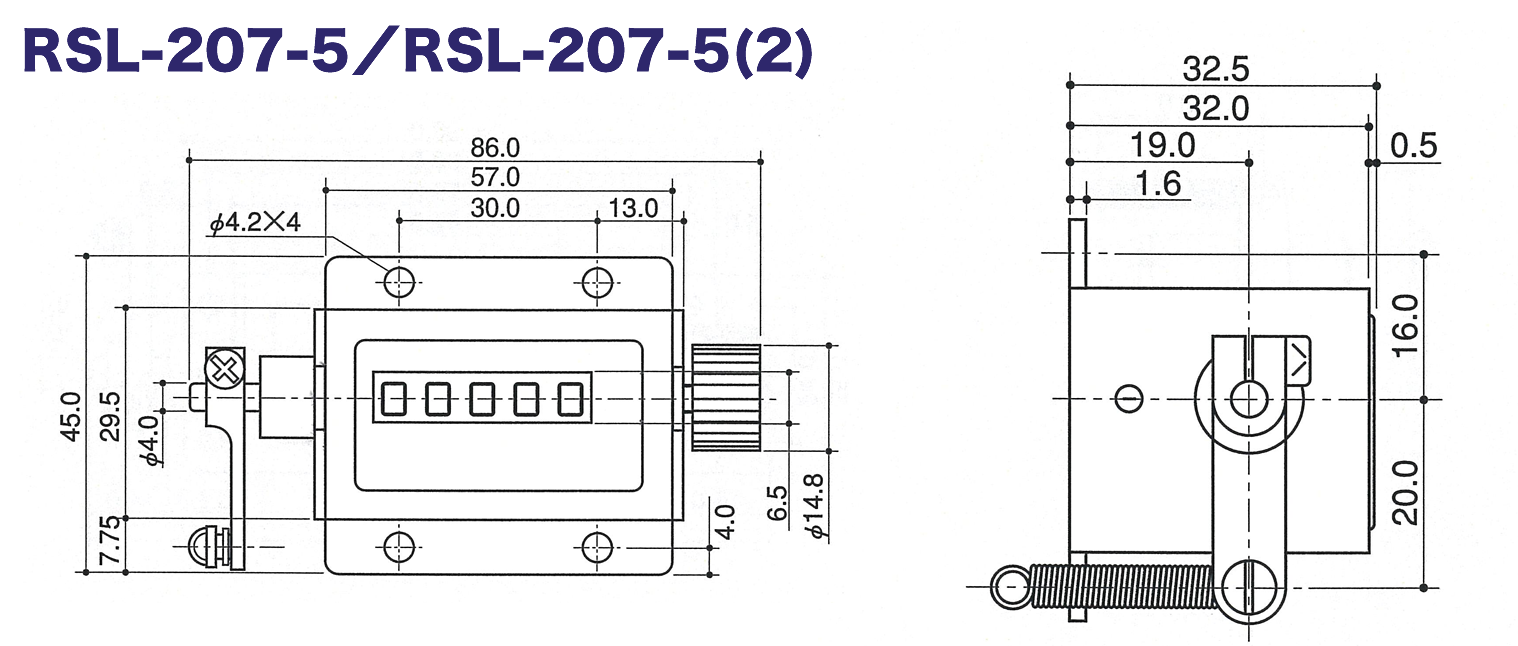

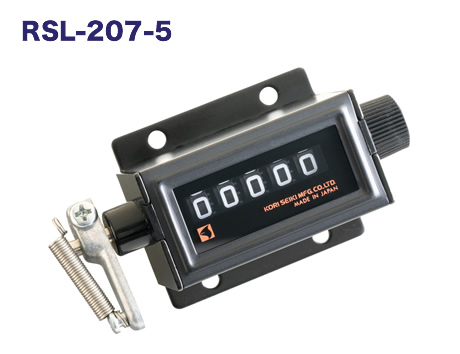

RSL207-5/RSL207-5(2)

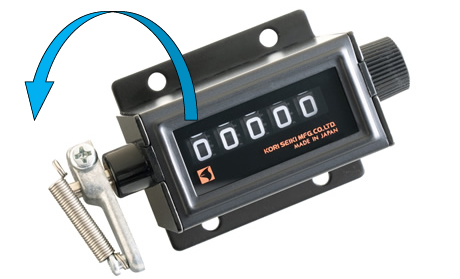

RSL207-5 作動方向

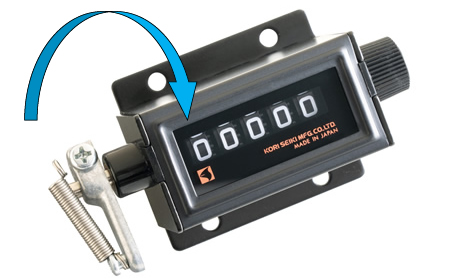

RSL207-5(2) 作動方向
RSL207-5(2) 作動方向

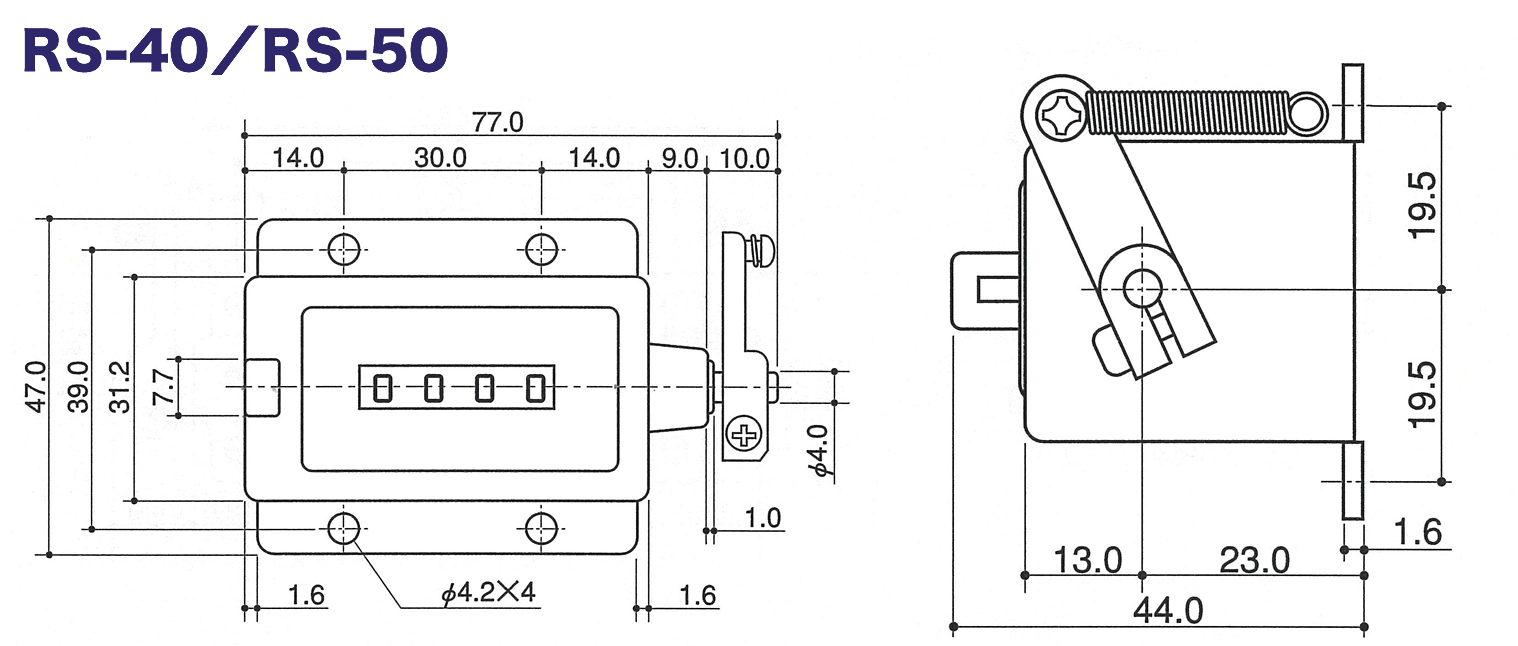

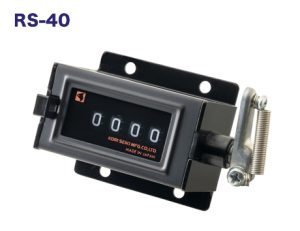

RS-40/RS-50

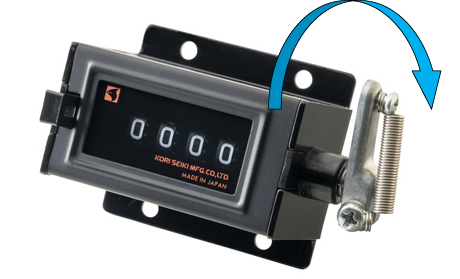

RS-40 作動方向

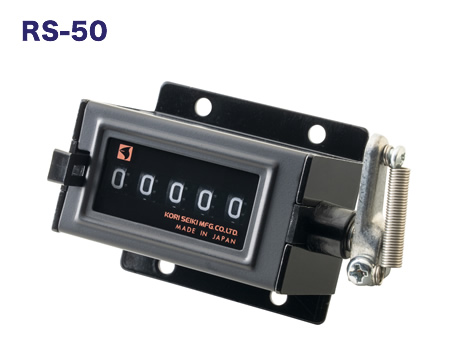

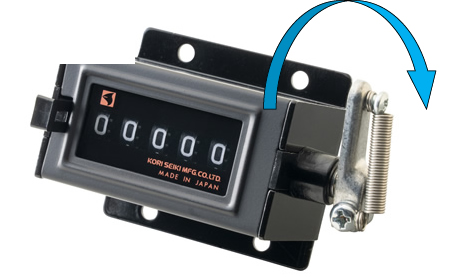

RS-50 作動方向
RS-50 作動方向

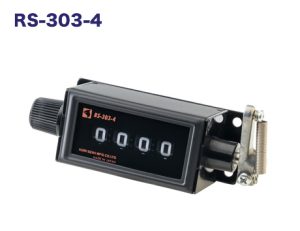

RS-303-4

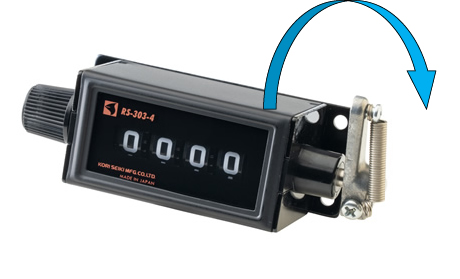

RS-303-4 作動方向

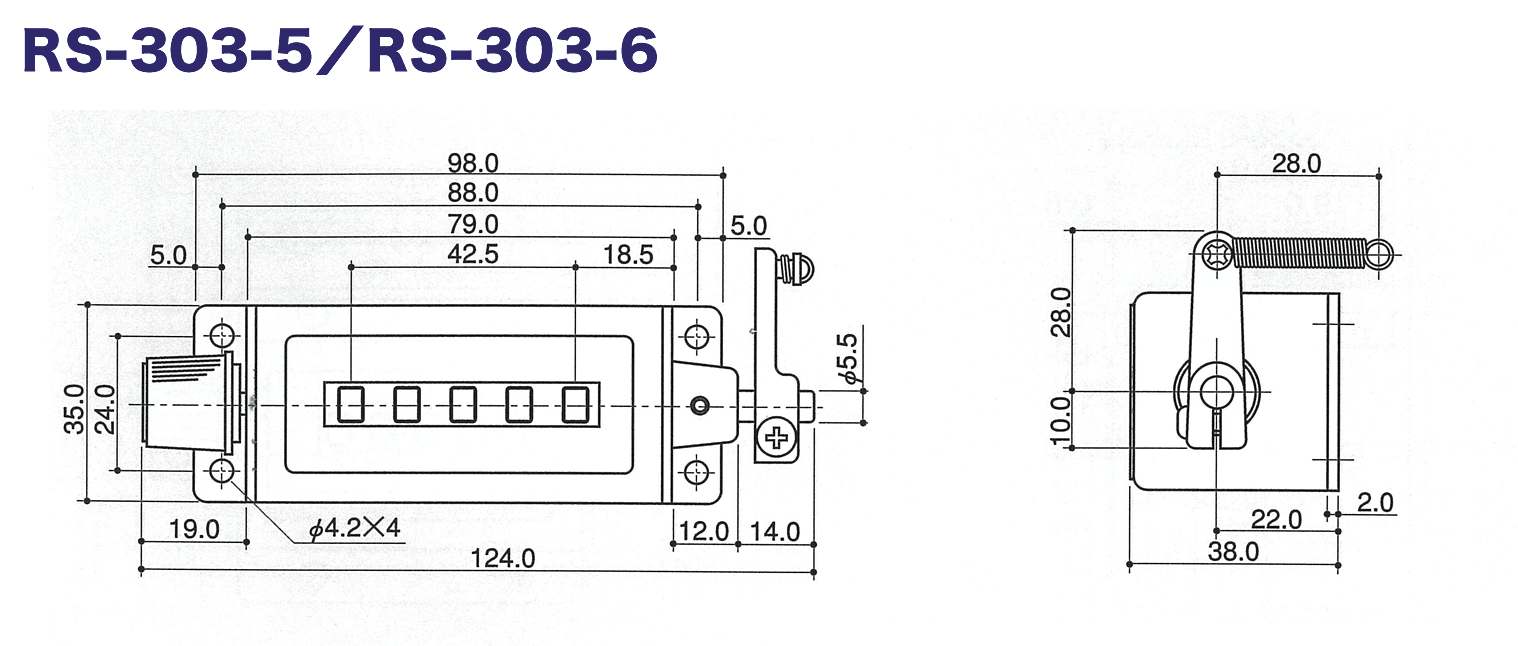

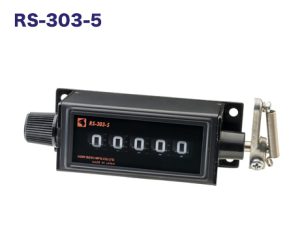

RS-303-5/RS-303-6

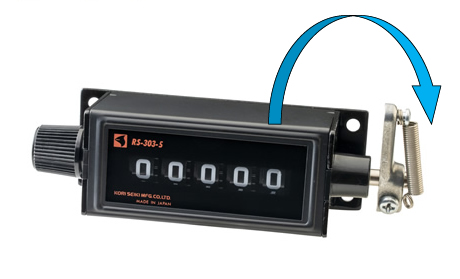

RS-303-5 作動方向

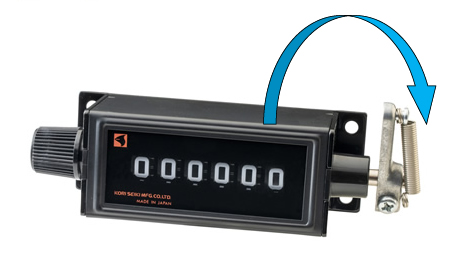

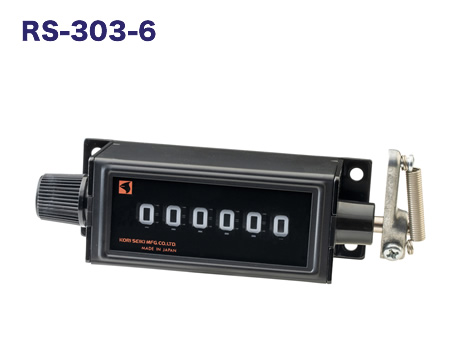

RS-303-6 作動方向
RS-303-6 作動方向
仕様
| 品名 | 桁数 | 主軸の位置 及び 回転方向 |
リセット （０戻し） |
主軸の高さ | 主軸の外径 | 取付寸法 （前後×左右×穴径） |
数字の大きさ |
計数速度 （最大） |
トルク （最大） |
重量 | 仕上 | 軸の位置及び 回転方向図 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm） | （mm） | （mm） |
（mm） |
（cpm） | （N.m） | （g） | ||||||
| RS-204-4 | 4 | 右軸正回転 | ツマミ | 21 | Φ4 | 31×12×Φ3.1 | 2.8×4.5 | 500 | 0.039 | 77 | ブラック |  |
| RS-204-5 | 5 | 右軸正回転 | ツマミ | 21 | Φ4 | 31×12×Φ3.1 | 2.8×4.5 | 500 | 0.039 | 77 | ブラック | |
| RS-207-3 | 3 | 右軸正回転 | ツマミ | 19 | Φ4 | 37×30×Φ4.2 | 3.8×5 | 600 | 0.049 | 97 | ブラック | |
| RS-207-4 | 4 | 右軸正回転 | ツマミ | 19 | Φ4 | 37×30×Φ4.2 | 3.8×5 | 600 | 0.049 | 97 | ブラック | |
| RS-207-5 | 5 | 右軸正回転 | ツマミ | 19 | Φ4 | 37×30×Φ4.2 | 3.8×5 | 600 | 0.049 | 105 | ブラック | |
| RS-207-6 | 6 | 右軸正回転 | ツマミ | 19 | Φ4 | 37×37×Φ4.2 | 3.8×5 | 600 | 0.049 | 115 | ブラック | |
| RS-207-5(2) | 5 | 右軸逆回転 | ツマミ | 19 | Φ4 | 37×30×Φ4.2 | 3.8×5 | 600 | 0.049 | 105 | ブラック |  |
| RSL-207-5 | 5 | 左軸正回転 | ツマミ | 19 | Φ4 | 37×30×Φ4.2 | 3.8×5 | 600 | 0.049 | 108 | ブラック |  |
| RSL-207-5(2) | 5 | 左軸逆回転 | ツマミ | 19 | Φ4 | 37×30×Φ4.2 | 3.8×5 | 600 | 0.049 | 108 | ブラック |  |
| RS-40 | 4 | 右軸正回転 | 押ボタン | 23 | Φ4 | 39×30×Φ4.2 | 3×4.5 | 700 | 0.039 | 110 | ブラック | |
| RS-50 | 5 | 右軸正回転 | 押ボタン | 23 | Φ4 | 39×30×Φ4.2 | 3×4.5 | 700 | 0.039 | 111 | ブラック | |
| RS-303-4 | 4 | 右軸正回転 | ツマミ | 22 | Φ5.5 | 24×77×Φ4.2 | 4.5×6.5 | 500 | 0.058 | 77 | ブラック | |
| RS-303-5 | 5 | 右軸正回転 | ツマミ | 22 | Φ5.5 | 24×88×Φ4.2 | 4.5×6.5 | 500 | 0.058 | 58 | ブラック | |
| RS-303-6 | 6 | 右軸正回転 | ツマミ | 22 | Φ5.5 | 24×88×Φ4.2 | 4.5×6.5 | 500 | 0.058 | 58 | ブラック | |
